壓鑄件缺陷對電機的影響具有累積性和延遲性，其中（zhōng）電機的性能、可靠性和壽命會（huì）產生嚴重的破壞，可能在短期測試中（zhōng）未暴露，但在長期運行後引發（fā）災難性故（gù）障。壓（yā）鑄件涉及（jí）的缺陷種類繁多，造成的原因比較複雜，通常與工藝參數、模具設計、材料選擇或設備狀態（tài）有著直（zhí）接的聯係。本文由小編給大家介紹下常見的缺陷類別、發生的因果分析以及解決方法。

       首（shǒu）先壓鑄件（jiàn）缺陷如下：

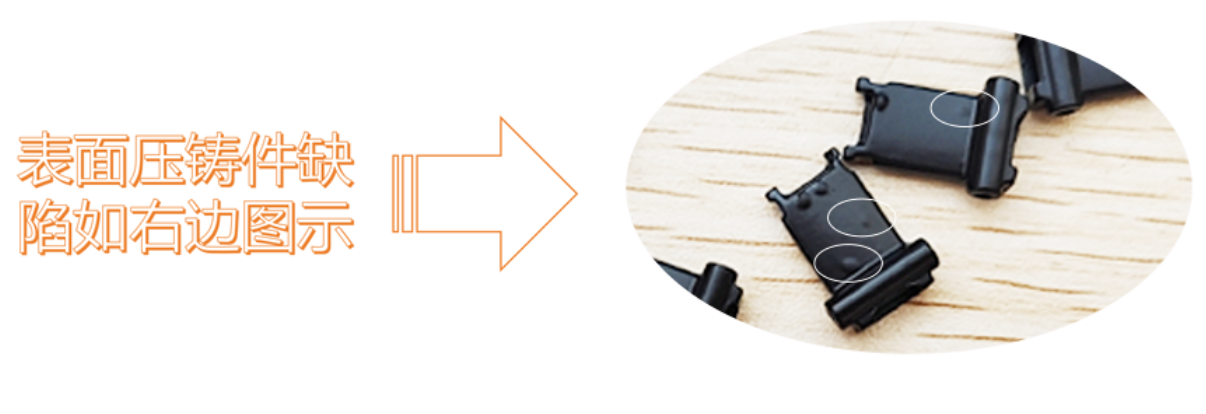

一、表麵缺陷

流痕現象:因金屬液流動的不均勻導致模具溫度過低而造成澆注的速度過加快,所以表麵會出現有條紋狀的痕跡。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和（hé）模具溫度過（guò）低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒（méi）有及（jí）時排出來，表麵或內部會（huì）出現圓形孔洞。

縮孔現（xiàn）象：補縮不足（zú）、凝固（gù）收縮（suō）會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形（xíng）和飛邊現象：如果是殘餘應（yīng）力、頂出（chū）不平衡（héng）、冷卻不均會鑄件翹曲或尺寸（cùn）超差（chà），另（lìng）外合模力（lì）不（bú）足、模具的（de）磨損或鎖模精度差會導致分（fèn）型麵處溢出薄片金屬。

那麽該怎麽（me）解決壓鑄缺陷的問題呢？

表麵缺陷的流痕以及冷隔應（yīng）對策（cè）略：①關於流痕方（fāng）麵：需提高模具（jù）的溫度，建（jiàn）議溫度在（zài）150-250℃之間，另外進行優化（huà）澆注的係統，比如增大內澆口截麵積，最（zuì）後可以進行分階段控製來（lái）調整壓射（shè）速度；②關於冷隔方麵：可以提高鋁（lǚ）液的溫度，建議（yì）溫度在630-670℃之（zhī）間，另外增加壓射力或高速切（qiē）換點需（xū）要提前準備。

內部缺（quē）陷氣孔、縮孔的優化（huà）：①對於氣孔可以增加（jiā）溢流槽、排氣槽來優化排氣係統，使用真空壓鑄或（huò）模溫控製減少脫（tuō）模劑（jì）殘留，降低低速壓射速度（通常0.1-0.5m/s）。根據壁厚調（diào）整；②通常2-5秒來增加保壓時間，優化鑄件結構，避免壁厚突變。

矯（jiǎo）形工裝減少變形（xíng）和檢查合模力優（yōu）化飛邊：需要進行調整（zhěng）頂針的（de）整體布置方法，可以采用工裝來進（jìn）行矯形，並且同步調整檢查合模力。

當然，以上所講述的不同的缺陷（xiàn）可能會同時（shí）出現，為此（cǐ）需要結合（hé）具體工藝分析原因，比如氣孔和（hé）縮孔同步發生時候，需優先解決氣孔。
